肖特基勢壘二極管的等效電路和伏安特性

發布時間:2023-03-29作者來源:薩科微瀏覽:3762

不同材料和結構的肖特基勢壘二極管電路形式一樣,元件的具體參數不同。接下來我們來了解一下肖特基二極管的等效電路和伏安特性。


肖特基勢壘二極管的等效電路如圖所示,圖中虛線框部分表示管芯,其余為封裝寄生元件。關鍵元件的名稱和意義如下:

(1)
 為二極管的非線性結電阻,是阻性二極管的核心等效元件。
 隨外加偏壓而變化,正向時約為幾歐姆,反向時可達兆歐量級。
(2)
 為二極管的非線性結電容,就是金半結構的勢壘電容,隨二極管的工作狀態而變,電容量在幾分之幾皮法到一皮法之間。
(3)
 為半導體的體電阻,又叫串聯電阻。點接觸型二極管的
 值為十歐姆到幾十歐姆,而面結合型二極管的
 值約為幾歐姆。
肖特基勢壘二極管作為非線性電阻應用時,除結電阻之外,其他都是寄生參量,會對電路的性能造成影響,應盡量減小它們本身的值,或在微波電路設計時,充分考慮這些寄生參量的影響。


伏安特性

一般的,肖特基勢壘二極管的伏安特性可表示為:
與理想金半接觸相比,多了一個修正因子n。對于理想的肖特基勢壘,n=1;當勢壘不理想時,n>1,且點接觸型二極管n>1.4,面結合型二極管n=1.05~1.1。下圖是肖特基勢壘二極管的伏安特性曲線:

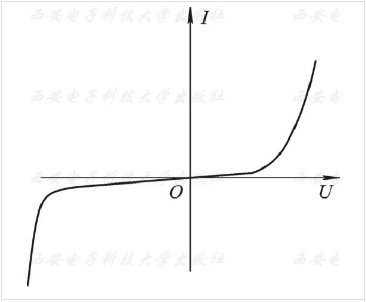

肖特基勢壘二極管的伏安特性曲線

肖特基勢壘二極管至產品詳細網頁
