UWB（Ultra-WideBand，超寬帶）技術是一種使用非常寬的頻帶進行數據傳輸?shù)募夹g(shù)，其帶寬超過500 MHz，甚至達到幾GHz。

UWB技術與傳統無線通信技術相比，具有以下幾個突出優勢：

定位精度高：UWB技術采用納秒級的非正弦波窄脈沖進行距離測算，定位精度極高，可達厘米級，甚至小于10厘米。
抗干擾能力強：即使周圍有很多無線信號，UWB技術也能穩穩工作，不會受影響。
安全性高：由于發射功率低且信號隱蔽性好，UWB技術具有較高的安全性。
傳輸速率與帶寬高：UWB技術具備極高的傳輸速率和帶寬，帶寬可達數GHz，傳輸速率可達數百M(fèi)bps至Gbps，滿足高速數據傳輸?shù)男枨蟆?/span>
功耗低：使用間歇的脈沖來發送數據，占空比很低，系統耗電量低。
系統結構簡單：UWB系統不需要傳統收發器所需要的上變頻，因此系統結構簡單，允許采用非常低廉的寬帶發射器。

隨著這些優勢的不斷凸顯，UWB技術正在被廣泛應用于各個領域，從室內導航到智能交通，從智能家居到工業自動化，從安全監控到醫療設備，UWB技術都在發揮著重要作用。

想要更詳細了解UWB技術可以期待我們正在科普的無線通信百科系列，即將上線UWB技術的科普：https://www.eetree.cn/page/digikey_wireless。

下面給大家推薦一款UWB模塊開發的套件，共同體驗UWB技術的優勢。

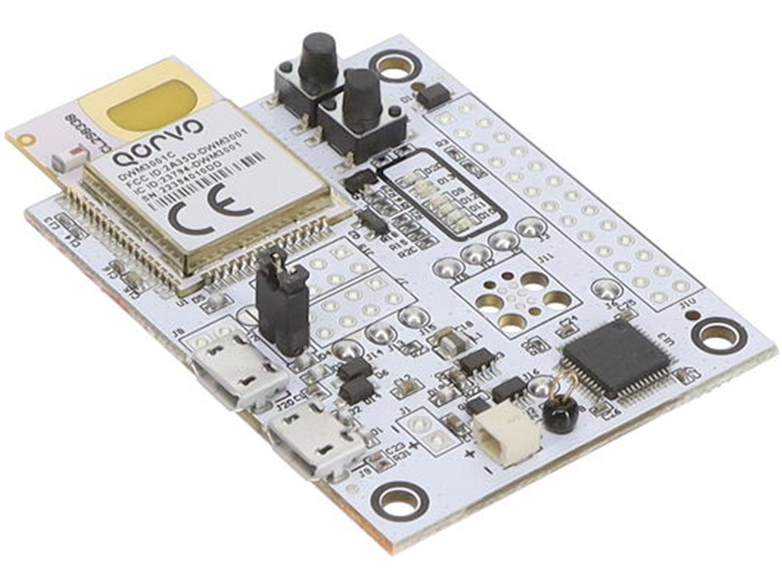

DWM3001CDK

作為射頻領域的領軍企業，Qorvo公司推出了DWM3001CDK設計套件，該套件集成了UWB技術的核心優勢，可用于評估硬件性能，支持雙向測距（TWR）或時間差到達（TDoA）標簽，以及構建實時定位系統（RTLS）。為開發者提供了一個功能強大的開發平臺。接下來一起來看看該款開發有哪些令人矚目的特性吧！

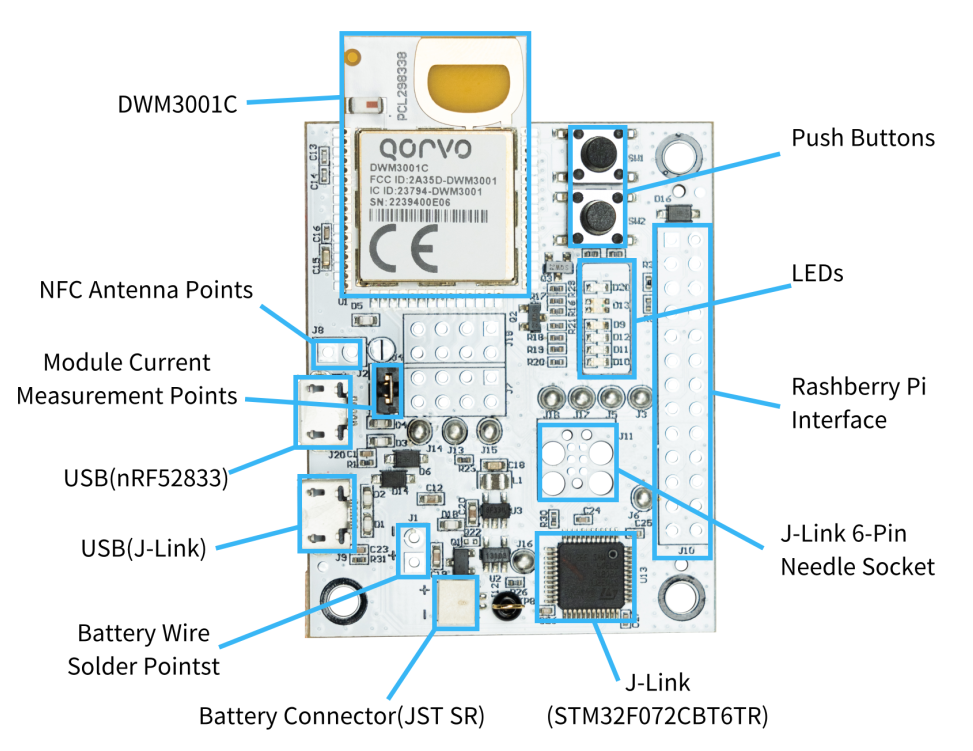

DWM3001CDK是一款專為超寬帶（UWB）應用設計的高性能、靈活開發板。它搭載了Qorvo的DWM3001C模塊，能夠?qū)崿F(xiàn)精確定位和無線通信。這款開發板配備了豐富的接口和連接點，例如USB接口（分別連接至J-Link和DWM3001C USB接口）為用戶提供了靈活的編程和調試選擇。

多個LED指示燈和按鍵為用戶提供了直觀的交互反饋。板卡還提供了兼容樹莓派的接口，進一步簡化了與其他系統的集成過程。DWM3001CDK還提供了多種供電方式選擇，包括USB供電、電池連接器（JST SR）和Raspberry Pi接口供電，以滿足不同的電源需求。

主要特點

板載J-Link，用于通過USB進行調試
USB端口，用于連接DWM3001C USB接口
26引腳Raspberry Pi兼容接口
復位和用戶定義按鈕和LED
訪問所有DWM3001C GPIO和接口
通過VCC跡線上的排針測量模塊電流
支持UWB RF頻段5 (6.5GHz) 和頻段9 (8GHz)
DWM3001C集成nRF52833 Soc，帶藍牙? 5.2
兩根集成天線，用于BLE和UWB
符合IEEE 802.15.4-2015和IEEE 802.15.4z BPRF標準
軟件開發，帶免費IDE和調試器
完全符合FiRa? PHY、MAC和認證開發
與Apple Nearby Interaction軟件搭配使用
軟件套件符合FiRa PHY/MAC規范

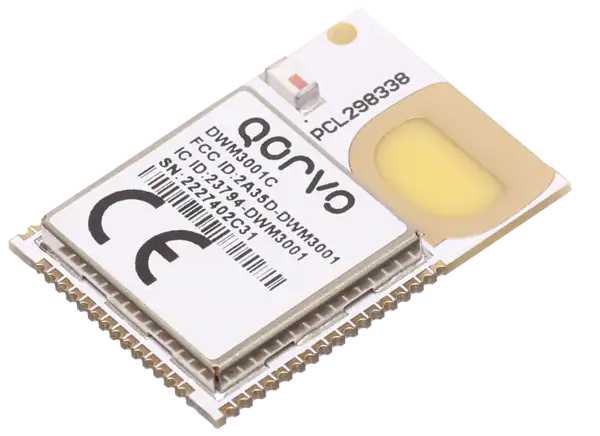

DWM3001C模塊

DWM3001CDK的核心器件就是這款基于DW3110 IC的全集成 UWB 收發模塊 - DWM3001C。該模塊集成了DW3110 IC、nRF52833 BLE SoC、平面UWB天線、加速度計、電源管理和晶體，簡化了設計周期，能與Apple U1和U2芯片互操作。DWM3001C可用于雙向測距和TDOA應用。

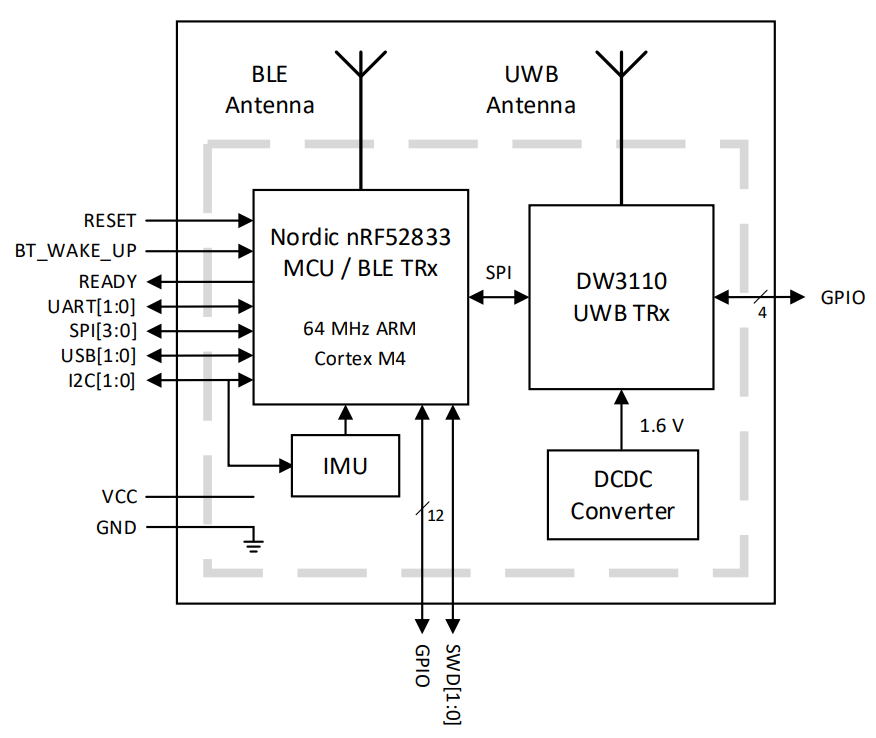

模塊框圖

資源獲取

DWM3001CDK官網鏈接：

https://www.qorvo.com/products/p/DWM3001CDK

DWM3001C模塊官網鏈接：

https://cn.qorvo.com/products/p/DWM3001C

隨著技術的不斷進步，UWB的應用場景將更加多樣化。DWM3001CDK板卡作為UWB技術的實踐者，將幫助開發者和工程師們更好地探索和實現這些應用。無論是在高精度定位、數據傳輸還是安全通信方面，DWM3001CDK都展現出了巨大的潛力和價值。
