PCB設計正在成為整個電子設計工藝中的焦點，現在有許多PCB不再是單一功能電路，而是由數字電路和模擬電路混合構成的。在一塊板卡同時存在數字電路和模擬電路，甚至共享相同的元件，考慮到它們之間的相互干擾問題及對電路性能的影響，電路的布局和布線必須講究方法。在此，通過透徹分析高密度、高性能、混合信號PCB的布局和布線設計，來達到要求的PCB設計目標。混合信號PCB設計中對電源傳輸線的特殊需求以及隔離模擬和數字電路之間噪聲耦合的要求，增加了混合信號PCB的布局和布線的復雜性。

一、混合電路干擾的產生機理和途徑

模擬信號與數字信號相比，對噪聲的敏感程度要大得多，因為模擬電路的工作依賴連續變化的電流和電壓，任何微小的干擾都能影響它的正常工作，而數字電路的工作依賴在接收端根據預先定義的電壓電平或門限對高電平或低電平的檢測，它相當于判斷邏輯狀態的“真”或“假”，具有一定的抗干擾能力。

因此，在混合信號環境中，數字電路相對模擬信號而言是一種噪聲源。數字電路工作時，穩定的有效電壓只有高低電平兩種電壓。當數字邏輯輸出由高電壓變?yōu)榈碗妷?，該器件的接地管腳就會放電，產生開關電流，這就是電路的開關動作。數字電路的速度越快，其開關時間一般也要求越短，當大量的開關電路同時由邏輯高電平變?yōu)檫壿嫷碗娖綍r，由于地線通過電流的能力不夠，大量的開關電流就會引起邏輯地電壓發生波動，我們稱為地彈。系統電源在給系統提供能源的同時，也會將其寄生的干擾噪聲加到了供電電路上。數字電路造成的地彈噪聲和電源擾動，如果耦合到模擬電路中，就會影響模擬電路的工作性能。由于相當多的干擾源是通過電源和地總線產生的，其中地線引起的噪聲干擾[敏感詞]，所以在PCB設計時對地和電源的設計就顯得尤為重要。筆者以某信號處理系統的PCB設計為實例，討論混合電路PCB設計的布局和布線準則。

二、混合電路PCB設計的一般處理原則

（1）布局布線原則在布局或布線之前，要仔細考慮混合電路PCB上所有特殊電源的布線細節。與大多數成功的高密度布局和布線方案一樣，布局要滿足布線的要求，布局和布線的要求必須互相兼顧。有時由于輸入/輸出連接器位置的緣故，必須把數字和模擬電路的布線混合在一起，這樣就很有可能造成模擬部分和數字部分電路的相互影響。避免在鄰近模擬電源層的地方走數字時鐘線和高頻模擬信號線，否則，電源信號的噪聲將耦合到敏感的模擬信號之中。數字電路的頻率高，模擬電路的敏感度強，對信號線來說，高頻的數字信號線盡可能遠離敏感的模擬電路器件。

（2）使用電源和地平面代替電源線和地線以減小阻抗地線造成電磁干擾的主要原因是地線存在阻抗，當電流流過地線時，會在地線上產生電壓。這就是地線噪聲。在這個電壓的驅動下，會產生地線環路電流，形成地環路干擾。在多層板內用專用的電源層和地線層來代替印制導線，層的平面電感大大小于導線電感，從而降低了阻抗；對電源的處理也是如此。此外，盡量增加與電源、地相連接的導線寬度，減少環路電阻。

（3）盡量使用高精度的穩態電源以保持輸入電源的穩定。

（4）使電源線、地線的走向和信號傳遞的方向保持一致有助于增強抗噪聲能力。

（5）分離數字地和模擬地為了避免數字信號耦合到模擬電路中去，數字地和模擬地通常要分開，只在一點會合。從芯片上的焊點到封裝引腳的連線會產生引腳電感和電阻?？焖僮儞Q的數字電流在某點產生一個電壓，經過雜散電容必然耦合到模擬電路某處。為了防止進一步的耦合，芯片模擬地和數字地的外部引腳應用最短的連線接到同一個低阻抗的接地平面上。

（6）對于混合器件的處理通常的混合器件有晶振，高速ADC器件，即在器件內部同時有數字電路和模擬電路兩部分。大多數這種接地引腳有AGND和DGND之分。在把這兩個接地引腳短接后應接在同一個地平面上。正確的做法是將混合器件作為一個整體，按照模擬器件來處理，所以將AGND和DGND短接后應該接在模擬地。當然這樣做會使得轉換器內部的數字電流流入模擬接地平面，但這樣要比把轉換器件的DGND腳接到噪聲數字接地平面帶來的干擾要小得多。同接地一樣，將電路中的模擬部分和數字部分的電源線（[敏感詞]是電源平面）分開，我們將數字電源按模擬電源處理。必要情況下應將模擬電源引腳與數字電源引腳用跨接電感的方式隔離。

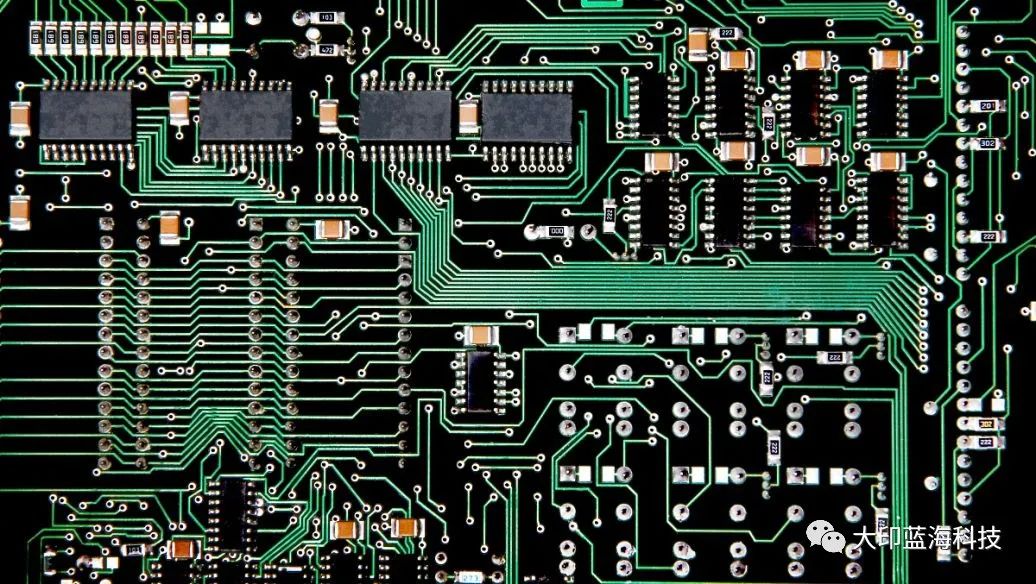

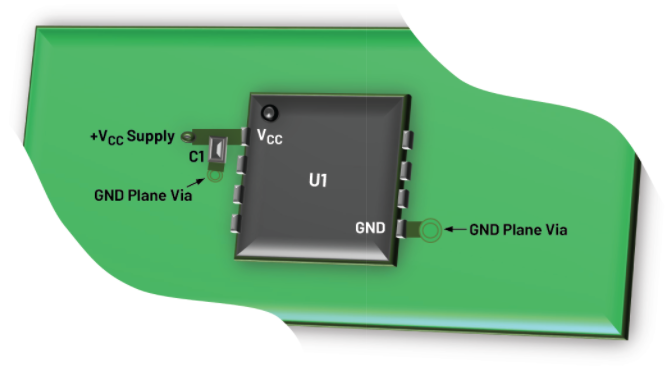

（7）添加去耦電容去耦電容可以消除高頻干擾，由于電容器的容抗與頻率成反比，因此將電容并聯在信號與地線之間就起到對高頻噪聲的旁路作用。原則上將每個集成芯片都加上一個0.01~0.1 mF的陶瓷片電容，不僅能使芯片存儲能量，提供和吸收該芯片的電路開門和關門瞬間的充放電能，還能旁路掉該器件的高頻噪聲成分。在電源輸入端加上一個10~100mF的電解電容（[敏感詞]是鉭電容），可以抑制電源的噪聲干擾，當然加入的電容引線不能太長，因為電容的引線長度是一個十分重要的參數，引線越長，則感應電感越大，電容的諧振頻率就越低，對高頻噪聲的頻率作用就會減弱，甚至消失，因此在高速PCB板設計時，要特別注意使電容器的引線盡量短，也就是使得電容盡可能地靠近芯片，這一點很容易被忽視。

三、數?；旌想娐吩O(shè)計布局

本科普涉及元件放置、電路板分層和接地平面方面的考量，文中討論的準則為混合信號板的布局設計提供了一種實用方法，對所有背景的工程師應當都能有所幫助。

混合信號PCB設計要求對模擬和數字電路有基本的了解，以[敏感詞]地減少（如果不能防止的話）信號干擾。構成現代系統的元件既有在數字域運行的元件，又有在模擬域運行的元件，必須精心設計以確保整個系統的信號完整性。

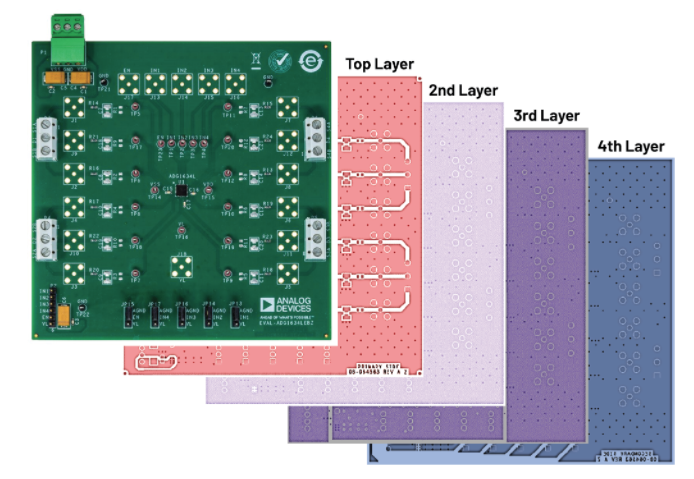

作為混合信號開發過程的重要組成部分，PCB布局可能令人生畏，而元件放置僅僅是開始。還有其他因素必須考慮，包括電路板各層以及如何適當管理這些層，以[敏感詞]地減少寄生電容 （PCB的平面間層之間可能會意外產生此類電容）引起的干擾。

接地也是混合信號系統的PCB布局設計中的一個重要步驟。盡管接地是行業中經常爭論的一個話題，但對于工程師來說，制定一套標準化方法不一定是最簡單的任務。例如，高質量接地的某個單一問題可能會影響高性能混合信號PCB設計的整個布局。因此，不應忽略此方面。

與建造房屋類似，放置電路元件之前必須創建系統的平面規劃圖。此步驟將奠定系統設計的整體完整性，并應有助于避免高噪聲信號干擾。

在制定平面圖時，建議遵循原理圖的信號路徑，尤其是對于高速電路。元件的位置也是設計的關鍵方面。設計人員應能識別重要的功能模塊、信號以及模塊之間的連接，從而確定各元件在系統中的[敏感詞]位置。例如，連接器[敏感詞]放置在板的邊緣，而輔助元件（如去耦電容和晶振）必須盡可能靠近混合信號器件放置。

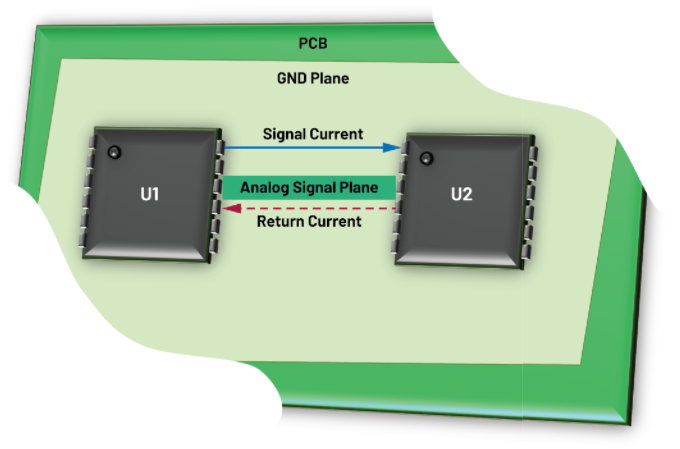

為了盡量減少模擬和數字信號的共同返回路徑，可以考慮模擬和數字模塊分離，以使模擬信號不會與數字信號混合。

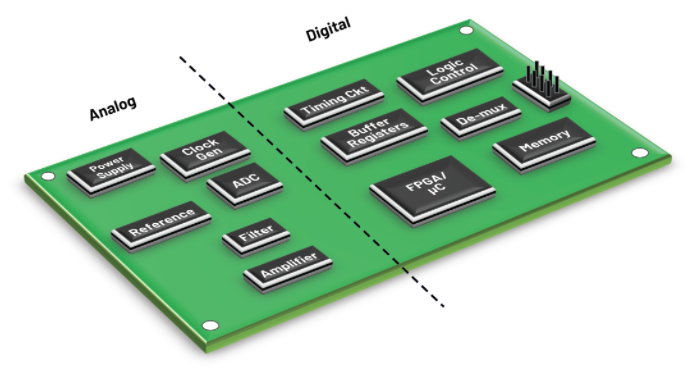

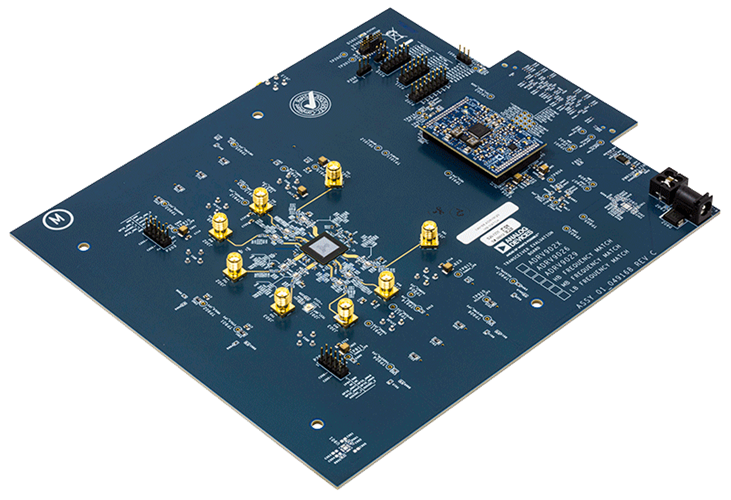

圖1. 模擬和數字電路分離

圖1顯示了模擬和數字電路分離的一個很好的例子。分割模擬和數字部分時應注意以下事項：
