在電子元件的大家庭中，穩壓二極管是一種不可或缺的成員，特別是在需要穩定電壓輸出的電路中。其中，ZMM3V0作為穩壓二極管的一種，以其穩定的3V輸出電壓和優異的性能，受到了廣泛的應用。下面，我們將對ZMM3V0穩壓二極管進行詳細的解析。

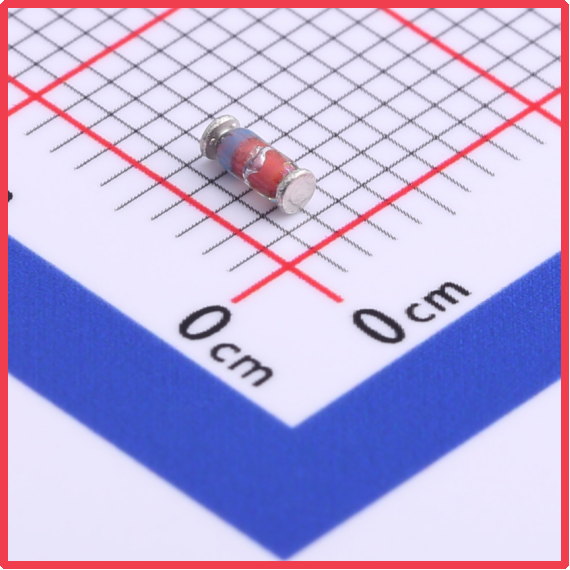

薩科微Slkor穩壓二極管ZMM3V0產品圖

薩科微Slkor穩壓二極管ZMM3V0規格書

一、穩壓值及其范圍

ZMM3V0的標稱穩壓值為3V，這是其最基本也最重要的特性之一。這意味著，在正常工作條件下，ZMM3V0可以提供一個穩定的3V輸出電壓。同時，其穩壓值并非固定不變，而是有一定的波動范圍，即2.8-3.2V。這一范圍確保了ZMM3V0在不同的工作環境和條件下，仍能提供穩定的輸出電壓，滿足了電子電路對于電壓穩定性的需求。

二、功率特性

功率是穩壓二極管的一個重要參數，它決定了元件能夠承受的[敏感詞]電流和電壓。ZMM3V0的功率為500mW，這意味著在正常工作條件下，ZMM3V0可以承受的[敏感詞]功率為500毫瓦。這一參數保證了ZMM3V0在電路中能夠穩定運行，同時也提醒我們在使用時需要注意不要超過其功率限制，以免損壞元件。

三、反向電流(Ir)

反向電流是穩壓二極管在反向偏置條件下通過的電流。對于ZMM3V0來說，其反向電流(Ir)在1V反向電壓下為4μA。這一參數反映了ZMM3V0在反向偏置條件下的性能，也為我們在使用時提供了重要的參考依據。在電路設計中，我們需要根據ZMM3V0的反向電流特性來選擇合適的電路參數，以確保電路的穩定性和可靠性。

薩科微Slkor穩壓二極管ZMM3V0相關參數

四、應用領域

ZMM3V0穩壓二極管以其穩定的輸出電壓和優異的性能，在電子電路設計中得到了廣泛的應用。它常被用于需要穩定電壓輸出的電路中，如電源電路、放大器電路、保護電路等。在這些電路中，ZMM3V0能夠有效地穩定輸出電壓，提高電路的性能和可靠性。

五、使用穩壓二極管來輸出方波

電路設計要點

● 穩壓二極管的選擇：

選擇具有適當穩壓值的穩壓二極管，例如ZMM3V0（穩壓值為3V，范圍2.8-3.2V）。

根據需要輸出的方波幅值，可以選擇不同穩壓值的穩壓二極管。

● 反向連接與串聯：

使用兩個穩壓二極管，并將它們反向串聯。這意味著一個二極管的正極與另一個的負極相連。

這種配置允許電路在輸入信號的正負周期內都有穩壓作用。

● 輸入信號與限流電阻：

提供一個輸入信號（如正弦波、三角波等），通過限流電阻（R1）連接到兩個穩壓二極管。

限流電阻的作用是限制通過穩壓二極管的電流，防止其損壞。

● 輸出信號：

輸出信號從兩個穩壓二極管之間的連接點取出。

當輸入信號的正半周期到來時，一個穩壓二極管處于正向偏置狀態，而另一個處于反向偏置并穩壓。

當輸入信號的負半周期到來時，情況相反，原先反向偏置的二極管現在正向偏置，而原先正向偏置的二極管反向偏置并穩壓。

● 輸出波形調整：

通過調整輸入信號的頻率、幅度以及限流電阻的阻值，可以控制輸出方波的頻率、幅度和占空比。

需要注意的是，由于穩壓二極管和電路元件的非理想特性，輸出的波形可能不是完美的方波，但可以通過調整參數來近似達到所需的效果。

示例電路配置

● 假設使用兩個ZMM3V0穩壓二極管，穩壓值約為3V。

● 輸入信號為正弦波或三角波，通過適當?shù)南蘖麟娮鑂1連接到兩個穩壓二極管。

● 輸出信號從兩個穩壓二極管之間的連接點取出，通過示波器觀察輸出波形。

注意事項

● 穩壓二極管的穩壓值、輸入信號的頻率和幅度、以及限流電阻的阻值都會影響輸出方波的形狀和特性。

● 在實際設計中，可能需要進行多次試驗和調整以優化輸出波形。
