（4）20世紀80-90年代（陣列封裝）

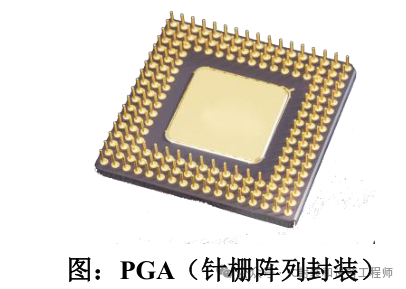

20世紀80-90年代，集成電路運算速度不斷進步，可集成門電路高達數百萬甚至數千萬只，I/O數量達到數百至1000以上。這種情況下，原來四邊引出的QFP、QFN封裝形式已不能滿足高I/O數量的要求，封裝引腳由周邊型向中央漸進發展成陣列型。20世紀80年代最先發展出的陣列封裝為 PGA（針柵陣列封裝），將芯片封裝成帶有方陣形式的插針引腳接口，應用時將這些插針直接[敏感詞]PCB板對應的插孔底座。

但針柵陣列封裝體積較大且笨重，制作工藝復雜、成本較高，而且使用這種封裝形式得到的芯片不能使用 SMT 表面貼裝，降低了其大規模工業化應用便捷性。

20世紀90 年代，新型陣列封裝產品 LGA（柵格陣列封裝）和 BGA（球陣列封裝）相繼出現。LGA用金屬觸點式封裝取代了 PGA 的針狀插腳，大幅降低了工藝難度和生產成本，且采用 LGA 封裝的芯片可通過錫膏和回流焊的方式在PCB上進行 SMT 貼裝，有利于下游組裝企業提高生產效率。

BGA 封裝是在基板的背面按陣列方式制作出球形觸點作為引腳，較 LGA封裝進一步提高了 I/O 數量，且 BGA 互聯長度縮短使電氣性能得到進一步提高。目前，BGA封裝形式廣泛用于高性能芯片領域。
