對于大多數人來說，半導體行業高大尚，深?yuàn)W難懂。其代表了人類[敏感詞]的制造科技技術，那么筆者以圖文形式，讓大家秒懂秒懂半導體（芯片）制造工藝的核心流程。圖文主要介紹半導體（芯片）加工的重要工站。

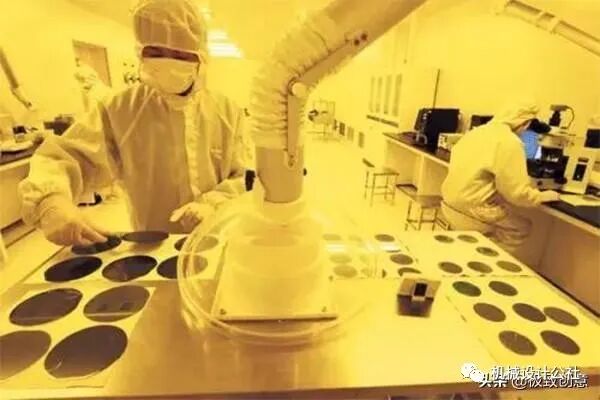

清潔晶圓

目前晶圓清洗技術大致可分為濕式與干式兩大類，目前仍以濕式清洗法為主流。

1.?濕式清洗技術?濕式清洗技術，是以液狀酸堿溶劑與去離子水之混合物清洗晶圓表面，隨后加以潤濕再干燥的程序。大體分為以下兩種：(1)?濕式化學清洗 (2)?濕式程序中清除微粒的技術

2.?干式表面清洗技術?干式晶圓清除技術而言，去除的方式主要有三：?(a)將污染物轉換成揮發性化合物。?(b)利用動量使污染物直接揚起而去除。?(c)應用加速離子，使污染物破碎。大體分為以下兩種：(1)?干式表面污染物清除技術?(2)?干式表面微粒清除技術

清潔晶圓

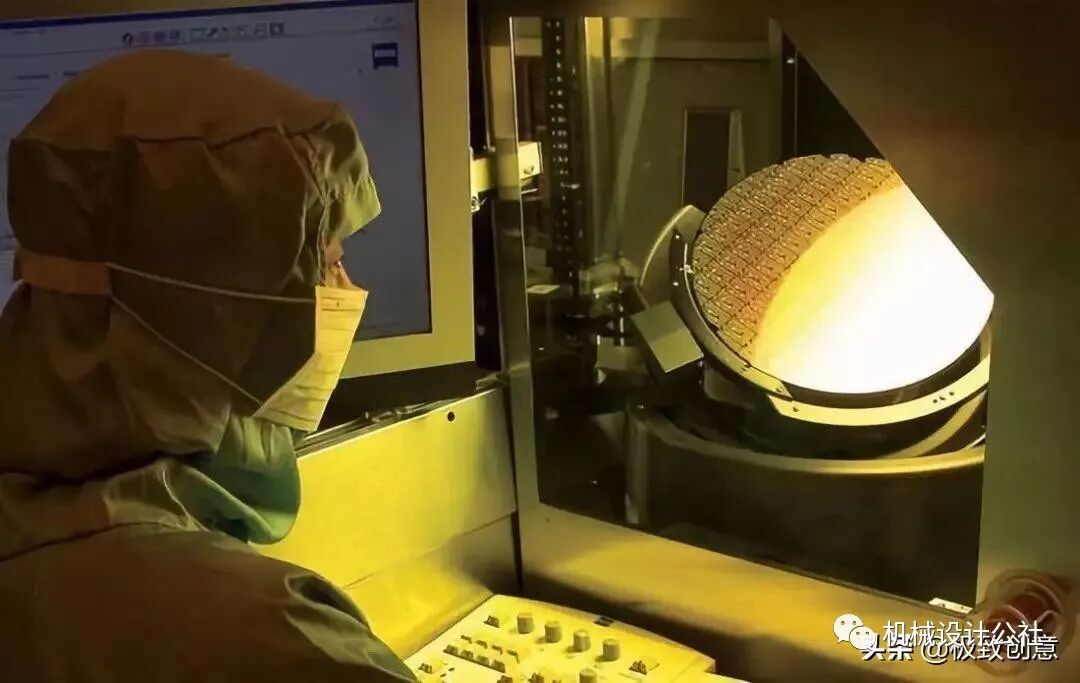

光刻

光刻工藝主要步驟：

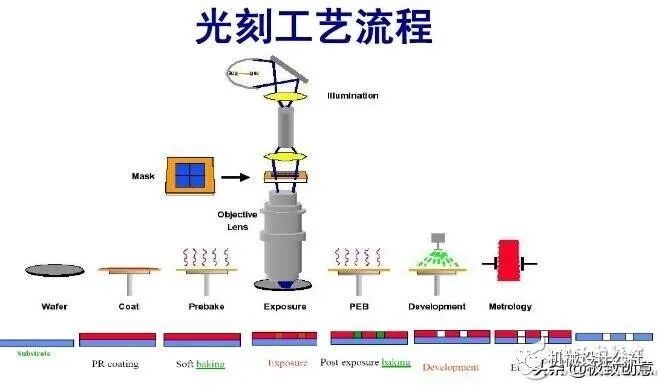

光刻工藝流程

1. 基片前處理為確保光刻膠能和晶圓表面很好粘貼，形成平滑且結合得很好的膜，必須進行表面準備，保持表面干燥且干凈，

2. 涂光刻膠涂膠的目標是在晶圓表面建立薄的、均勻的，并且沒有缺陷的光刻膠膜。

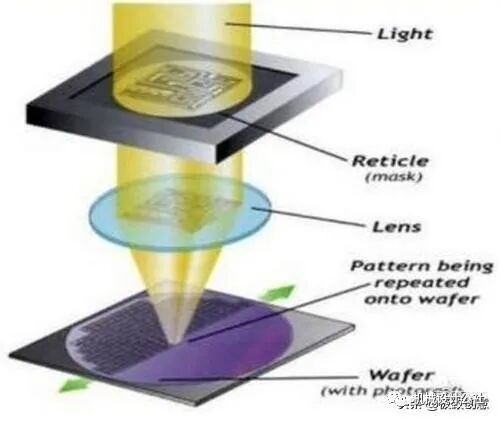

3. 前烘(軟烘焙)前烘的目的是去除膠層內的溶劑，提高光刻膠與襯底的粘附力及膠膜的機械擦傷能力。4. 對準和曝光(A＆E) 保證器件和電路正常工作的決定性因素是圖形的準確對準，以及光刻膠上精確的圖形尺寸的形成。所以，涂好光刻膠后，[敏感詞]步是把所需圖形在晶圓表面上準確定位或?qū)?zhǔn)。第二步是通過曝光將圖形轉移到光刻膠涂層上。

5. 顯影顯影是指把掩膜版圖案復制到光刻膠上。

6. 后烘(堅膜)經顯影以后的膠膜發生了軟化、膨脹，膠膜與硅片表面粘附力下降。為了保證下一道刻蝕工序能順利進行，使光刻膠和晶圓表面更好地粘結，必須繼續蒸發溶劑以固化光刻膠。

7. 刻蝕刻蝕是通過光刻膠暴露區域來去掉晶圓最表層的工藝，主要目標是將光刻掩膜版上的圖案精確地轉移到晶圓表面。

8. 去除光刻膠刻蝕之后，圖案成為晶圓最表層[敏感詞]的一部分。作為刻蝕阻擋層的光刻膠層不再需要了，必須從表面去掉。

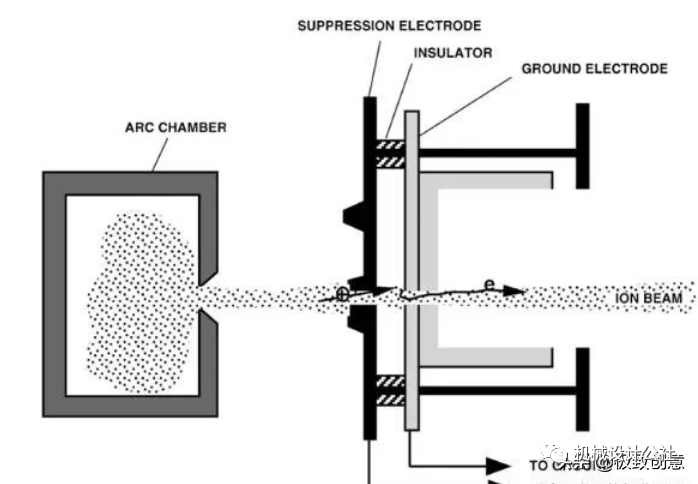

離子注入

離子植入技術可將摻質以離子型態植入半導體組件的特定區域上，以獲得精確的電子特性。這些離子必須先被加速至具有足夠能量與速度，以穿透（植入）薄膜，到達預定的植入深度。離子植入制程可對植入?yún)^(qū)內的摻質濃度加以精密控制。基本上，此摻質濃度（劑量）系由離子束電流（離子束內之總離子數）與掃瞄率（晶圓通過離子束之次數）來控制，而離子植入之深度則由離子束能量之大小來決定。

簡單說，就是將所注入的氣體離子化成為帶正電荷的離子束。對離子束用磁場進行篩選后，得到所需要的注入離子，再加速撞擊到注入表面，達到注入離子的目的。在這過程中，需要控制好真空度，一般需要超高真空。另外，需要控制好加速能量和注入角度，以控制注入的深淺程度。整個系統需要有精確的電流測量和計算，精密的機械運動控制。因此，離子注入系統是集機械，真空，電子測量，計算機控制，高速數據采集和通訊等一體的復雜精密控制系統。

離子注入

蝕刻

蝕刻bai(etching)是將材料使用化學反應或物理撞擊作用du而移除的技術zhi。蝕刻dao技術可以分為濕蝕刻(wet etching)和干蝕刻(dry etching)兩類。濕蝕刻就是利用合適的化學溶液腐蝕去除材質上未被光阻覆蓋（感光膜）的部分，達到一定的雕刻深度。蝕刻精度高，則可以完成精度要求更高的精細零件的加工，擴大蝕刻應用的范圍。目前已經使用的蝕刻液類型有六種類型：酸性氯化銅、堿性氯化銅、氯化鐵、過硫酸銨、硫酸/鉻酸、硫酸/雙氧水蝕刻液。

蝕刻

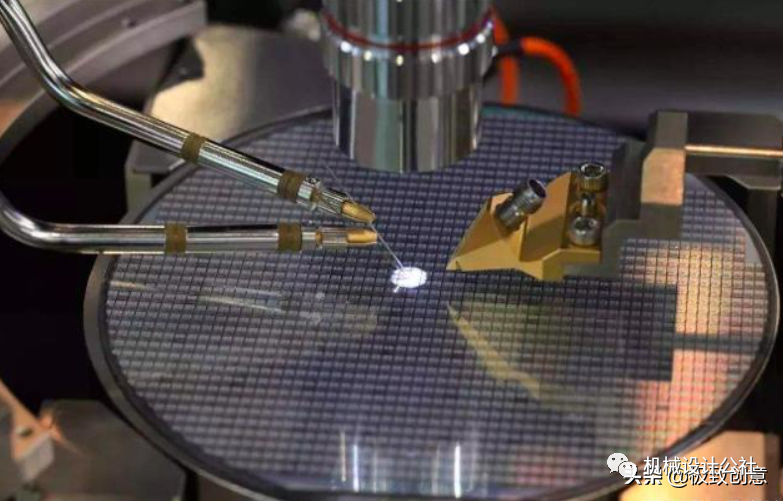

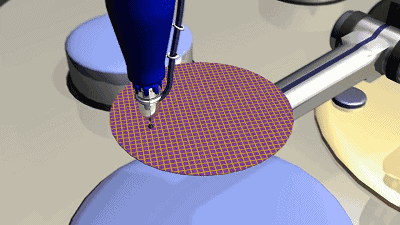

晶圓切割

晶體硅在加工出來之后，bai為了方便光du雕設備，所以有zhi一定的規格，一般是盤狀dao的，很大一片；成品芯片的面積很?。ɡ鏑PU的芯片面積差不多和小拇指的指甲那么大，CPU算是我見到[敏感詞]的芯片了），光雕是批量的，一大塊上全部雕好之后，就需要一塊一塊切下來，然后繼續加工，然后測試，封裝，包裝等等.....

晶圓切割
