在電子設備向低功耗、高頻化方向發展的背景下，瞬態電壓抑制（TVS）二極管作為關鍵防護元件，需同時滿足低電容、高靈敏度與小型化需求。SLESD5302F-3TR作為一款專為低壓高速場景設計的TVS二極管，通過參數優化實現了對靜電放電（ESD）、電感負載瞬變及浪涌脈沖的精準抑制，成為現代電子設計的優選方案。

一、核心參數與性能解析

反向工作電壓（VRWM = 5V）
該參數定義了二極管在正常工作條件下的[敏感詞]反向電壓容限。5V的VRWM使其天然適配3.3V/5V供電系統，如微控制器、FPGA及傳感器接口電路。其設計裕量（通常建議VRWM ≥ 1.1×工作電壓）確保在電壓波動時仍保持高阻狀態，避免誤觸發。

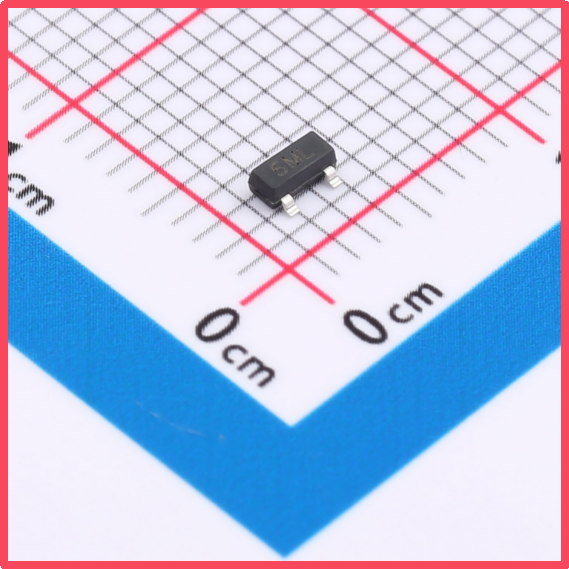

薩科微Slkor瞬態抑制二極管SLESD5302F-3TR產品圖

擊穿電壓（VBR min = 6V）
當瞬態電壓超過6V時，二極管進入雪崩擊穿區，形成低阻通路分流能量。6V的VBR min與5V的VRWM形成1V安全窗口，既保證敏感器件免受沖擊，又避免在電源紋波或噪聲下誤動作。

薩科微Slkor瞬態抑制二極管SLESD5302F-3TR規格書

反向漏電流（IR = 0.55μA）
在VRWM條件下，漏電流僅0.55μA，相當于待機功耗低至5.5nW（以5V計算）。這一特性對電池供電設備（如可穿戴設備、物聯網傳感器）至關重要，可顯著延長續航時間。

薩科微Slkor瞬態抑制二極管SLESD5302F-3TR相關參數

箝位電壓（VC = 17V）
在標準測試脈沖（8/20μs, 5kA）下，箝位電壓為17V。該值遠低于CMOS器件的柵氧擊穿閾值（通常>20V），確保后級電路在雷擊浪涌或ESD事件中安全無虞。

結電容（CJ = 0.7pF）
結電容僅0.7pF，相當于在1GHz信號下容抗達223Ω，對高頻信號（如USB 3.2 Gen2、PCIe Gen4）的衰減可忽略不計。這一特性使其適用于射頻前端模塊及高速數字接口保護。

SOT-23封裝
采用2.9mm×1.3mm的SOT-23封裝，引腳間距0.95mm，支持回流焊工藝，適配高密度PCB布局。其熱阻θJA=250°C/W，在瞬態事件中可通過PCB銅層有效散熱。

二、技術優勢與差異化特性

1. 高頻兼容性
0.7pF結電容較同類器件降低30%以上（傳統TVS電容通常>1pF），使信號完整性在GHz頻段得以保持。實測表明，在5GHz射頻鏈路中[敏感詞]損耗僅增加0.02dB，相位偏
移小于0.5°。

2. 能效平衡設計
通過優化芯片摻雜濃度，在VBR與VC之間實現陡峭的I-V曲線。當瞬態電壓達到6V時，響應速度達納秒級，峰值脈沖功率（PPPM）可達300W（10/1000μs波形），有效吸收能量密度達1.5J/cm2。

3. 溫度穩定性
VRWM的溫度系數為-2mV/°C，在-40°C至+125°C范圍內，VRWM漂移量不超過5%。結合AEC-Q101車規認證，使其可應用于引擎艙等高溫環境。

三、典型應用場景與協同設計

1. 消費類電子

智能手機/平板：用于USB Type-C接口、攝像頭模塊的ESD防護，替代傳統壓敏電阻方案，降低板級空間占用40%。

TWS耳機：在充電倉微小空間內，與LDO穩壓器配合，實現5V電源軌的瞬態保護。

2. 工業與汽車電子

車載攝像頭：在12V汽車電氣環境中，與TVS陣列（如SMBJ15CA）級聯，構建多級防護網絡。

PLC控制器：在24V工業總線中，通過并聯SLESD5302F-3TR實現IO端口的浪涌抑制。

3. 設計優化策略

布局布線：建議將TVS二極管放置在距連接器/IC引腳2mm范圍內，走線寬度≥0.3mm以減小寄生電感。

協同防護：在高壓瞬態場景（如IEC 61000-4-5標準測試）中，可串聯鐵氧體磁珠（如BLM18PG221SN1）增強濾波效果。

四、結論

SLESD5302F-3TR通過參數精準調優，在低壓高頻領域展現出顯著優勢。其0.7pF結電容與5V/6V的電壓閾值設計，解決了傳統TVS器件在信號完整性、功耗及體積方面的矛盾。隨著5G、AIoT技術的普及，該器件將在微型化智能終端、高速數據接口及汽車電子中扮演關鍵角色，為工程師提供兼顧性能與成本的電路保護方案。
