先說結論，一個晶圓盒裝載25片晶圓是由于以下幾個主要原因：

• 優化生產效率和設備利用率。

• 確保重量和體積在可管理的范圍內。

• 符合自動化處理和搬運的要求。

• 滿足行業標準和歷史慣例。

這種設計平衡了生產、處理、搬運和經濟性等各方面的需求，使得12英寸晶圓制造過程既高效又可靠。以下詳細解釋

1.  晶圓尺寸與承載能力

• 晶圓尺寸：12英寸晶圓的直徑約為300毫米。

• 晶圓的厚度：大約為0.775毫米。

2. FOUP的設計標準

• 尺寸和重量：FOUP需要在尺寸和重量之間找到平衡，以便于搬運和運輸。

3. 工藝和效率考慮

• 標準化：12英寸晶圓制造工藝已廣泛標準化，25片晶圓作為一個批次處理可以優化生產效率和設備利用率。

• 自動化處理：FOUP設計為25片晶圓容量，使得自動化設備可以高效地處理這些批次，從而提高生產效率。

• 裝載和搬運便利性：25片晶圓的重量在一個合理范圍內，便于機器人或工人搬運，同時不會超出機械設備的承載能力。

4. 經濟性和可靠性

• 設備兼容性：大多數制造設備（如曝光機、刻蝕機等）都設計成能處理25片晶圓的批次，這樣可以[敏感詞]限度地利用設備，提高生產效率。

• 穩定性和安全性：裝載25片晶圓的FOUP在搬運過程中具有良好的穩定性，減少了晶圓在搬運過程中損壞的風險。

5. 歷史原因和行業慣例

• 行業慣例：從歷史上看，晶圓制造行業逐步從較小尺寸晶圓（如6英寸、8英寸）過渡到12英寸晶圓。在這個過程中，25片的批次成為行業標準，以便在不同晶圓尺寸之間保持一定的連續性和可預見性。

• 技術標準：SEMI（國際半導體設備和材料協會）制定了相關標準，規定FOUP的設計和使用規范，25片裝載的設計符合這些標準，并在全球廣泛采用。

再了解一下晶圓載具的術語：FOUP、FOSB、Cassette。

1. FOUP（Front Opening Unified Pod）

FOUP是一種用于在晶圓廠內搬運和存儲晶圓的容器，特別是用于300mm晶圓。它的設計目的是為了減少晶圓在搬運過程中的污染和損壞。FOUP有一個前開口，通過該開口晶圓可以被自動裝載和卸載，而不需要打開整個容器。FOUP通常配備有密封蓋，以保證內部環境的潔凈。

應用場景：在晶圓制造過程中，F(xiàn)OUP被廣泛用于自動化設備（如傳輸機器人）之間的晶圓轉移。它們適用于需要高潔凈度環境的工藝步驟，比如光刻、刻蝕和離子注入。

圖： FOUP示例

2. FOSB（Front Opening Shipping Box）

FOSB類似于FOUP，但主要用于晶圓的長距離運輸。設計目的是在從一個工廠到另一個工廠的運輸過程中保護晶圓。FOSB也具有前開口設計，但通常更為堅固，以應對運輸過程中的振動和沖擊。

應用場景：晶圓制造完成后，需要從一個制造地點運送到另一個地點進行進一步加工或組裝時使用FOSB。FOSB的密封性能能夠確保在運輸過程中的潔凈環境。

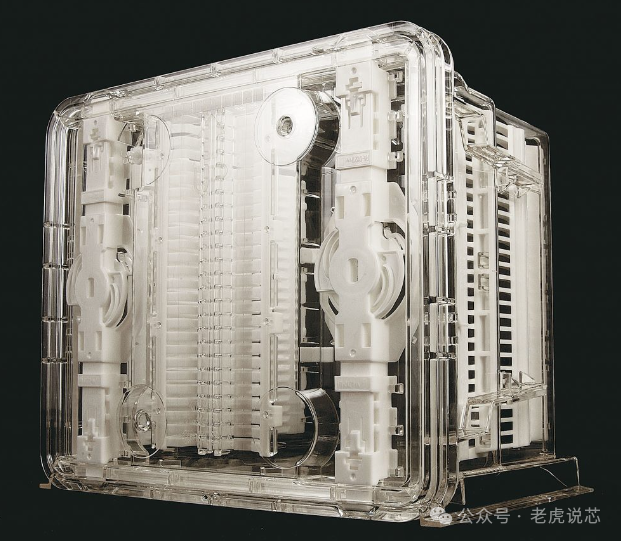

圖：FOSB

3. Cassette（晶圓盒）

Cassette是較早期的晶圓載具，用于承載和轉移較小尺寸的晶圓（如200mm及以下）。通常設計為開放式結構，能夠裝載多個晶圓。容易被手動操作，也能被自動化設備使用。

應用場景：用于較早期的半導體制造設備和工藝中，仍在一些200mm晶圓生產線上使用。適合手動處理和裝載的場景，例如在清洗、檢測等工藝步驟中。

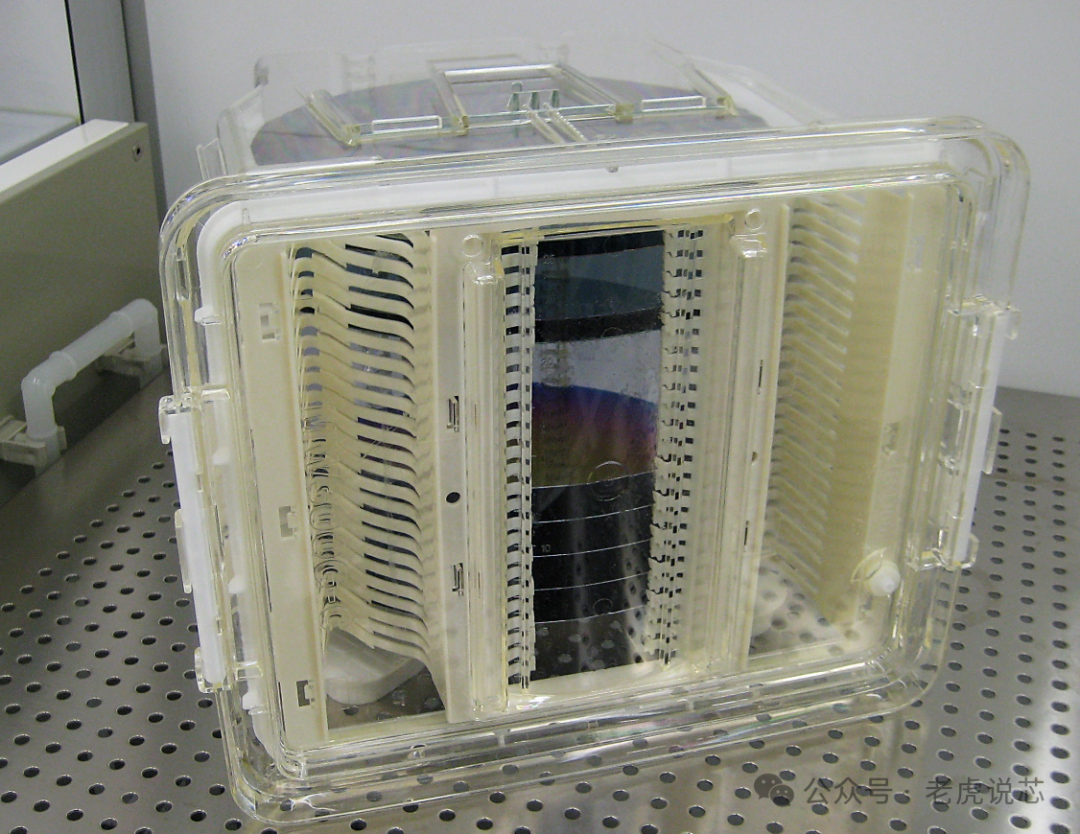

圖：Cassette

小結一下：FOUP主要用于300mm晶圓的內部搬運和存儲，具有前開口設計。FOSB主要用于晶圓的長距離運輸，設計堅固，確保運輸過程中的潔凈度。Cassette用于較小尺寸晶圓的搬運和存儲，開放式設計，適合手動和自動操作。
